回转烘干机

【筒径×筒长】：Φ0.6×8-12m-Φ2.8×15-24m
【生产能力】：0.5-1.5t/h — 50-55t/h
【应用范围】：用于建材行业或治金行业的矿渣、粘土、煤粉，金属选矿业浸出渣等物料的烘干。
【产品介绍】：回转烘干机选用合理的运行参数，煤耗量和电耗量一般烘干机降低10-15%以上，台时产量提高10-15%以上

产品介绍

　　回转烘干机主要用于建材行业或治金行业的矿渣、粘土、煤粉，金属选矿业浸出渣等物料的烘干。为了控制烘干机的温度，在进出料装置上配置热电偶，通过温度表可显示烘干机进出料端的温度变化，为更好地控制筒体内的工作温度（一般350-380度）提供了依据。
　　回转烘干机就是物料通过在回转烘干机里来回旋转而使物料加热的一种干燥装置。该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。我厂烘干机采用新型扬料板装置，具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布，料幕成为薄、均、全的状态，完全接触热气流，达到充分利用热能的目的。

　　河南百灵烘干机选用合理的运行参数，煤耗量和电耗量一般烘干机降低 10-15%以上，台时产量提高10-15%以上，已在水泥和选矿企业得到了广泛的应用。

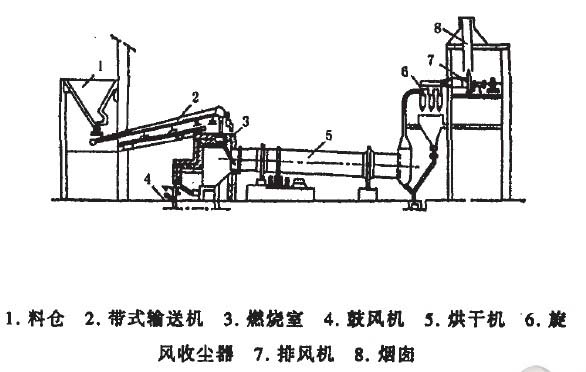

回转烘干机生产线效果图

工作原理

　　回转烘干机是物料加热干燥装置。同轴套列的回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使烘干机长度可成倍缩短，由于散热面大幅减少，以致热耗降低，而倍增的热交换面使热效大大提高。对不能触烟的物料，回转烘干机在内外筒中分别提供内烟管和环形烟管，各烟管间用径向烟道沟通，同样高效节能。同轴套列在设备中比较重要，其回转筒体中的物料由螺旋叶片和间断螺旋扬料板在内外筒体间折返和扬料过程中得到烘干。套筒套列结构使烘干机长度可成倍缩短，由于散热面大幅减少，以致热耗降低，而倍增的热交换面使热效大大提高。然后进行物料的烘干，最后达到用户想要的效果。

产品特点

　　1、回转烘干机可以根据用户需求热源采用煤气发生炉、电加热、燃烧室等不同热源提供,配套由输送机、提升机、除尘装置、给料机等组成,应该机由出料部分、进料部分、转体、进风道、减速机等组成。

　　2、适用的物料行业十分广泛，达到10000多个物料品种的作业,成品物料色泽、形状比较好，工作过程中呈倾斜状态,保证了设备的通畅性,物料可以快速被干燥,从而有比较高的经济效益。

　　3、抗高热性能好,可以更好更方便的控制好筒内的温度,在进料口处配置上温度表，可以轻松掌握物料的温度。

技术参数

型号	转筒直径(mm)	转筒长度(M)	倾斜度(。)	转速(r/min)	功率(kw)	容积(m3)
Φ0.6×8-12	Φ600	8-12	3-5	8	4	2.26
Φ0.8×10-12	Φ800	10-12	3-5	7.2	4	5.02
Φ1.0×10-12	Φ1000	10-12	3-5	6.73	5.5	7.85
Φ1.2×12-18	Φ1200	12-18	3-5	5.8	11-15	13.31
Φ1.5×12-18	Φ1500	12-18	3-5	4.8	15-22	21.2
Φ1.8×12-18	Φ1800	12-18	3-5	3.2	18.5-30	48.22
Φ2.2×12-22	Φ2200	12-22	3-5	3	22-30	70.43
Φ2.8×15-24	Φ2800	15-24	3-5	2.59	30-55	147.8
